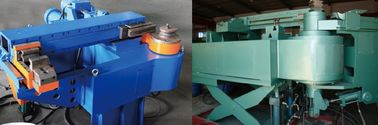

C het Comité van het Buis Buigende Membraan Hittebestendige Productielijn

C het Comité van het Buis Buigende Membraan Hittebestendige Productielijn



 (Ⅰ) Kenmerken

  Het apparaat wordt verstrekt tussen haakjes van opende de omhooggaande vorm en up/down van de ondervorm. Welke voor Klein systeem van r-elleboogkromming het demoulding zeer geschikt is. Het punt van controle, het gebruik van impulscodeur, snelheid buigt, hulpdruk met de invoer evenredige klep. Parameters die door het aanrakingsscherm worden geplaatst.

    (Ⅱ) doel

     Wordt het apparaat hoofdzakelijk gebruikt in de oververhitter, opwarmer, de verwerking van economisersperpetuator van elektrische centraleboiler met hoge capaciteit.

     B de Pijpmaterialen zijn etc. koolstofstaal (20G, SA210A, SA178C, enz.), hittebestendig legeringsstaal (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, enz.), roestvrij staal (SA213-TP304H, TP321H, TP347H, dunne TP347HFG met fijne korrels).

    C Pijpspecificaties: Buitendiameter: Φ32 ~ Φ76

                                        Dikte: 3.5 ~ 14mm

    D de machine is uitgerust met serpentuatorproductielijn

Ⅲ de technische vereisten en de belangrijkste technische specificaties:

  (Ⅰ) de belangrijkste parameters van CNC hydraulische het opvoeren buigmachine:

    Een pijp buiten diameter: Φ32 ~ Φ76

    B Dikte: 3.5 ~ 14.0mm

    C Krommingsstraal: 32 ~ R250

    D Krommingsstraal: Wanneer t/D ≥ 0.1, R/D = 1.2

    E Buigende hoek: Product buigende hoek: 180 °

    F hoek van de Machine de beschikbare kromming: 195 °

    G van de Machine buigende hoek de precisie: ± 0.1 °

    H Buigende snelheid: 1 ~ 4rpm, terugkeer 4rpm

    Ik leid materiaal door buizen: koolstofstaal, laag legeringsstaal, hittebestendig legeringsstaal, roestvrij staal

    J Lengte van verbonden rechte pijp: 30m ~ 90m

    K die voeden: Voedende CNC, wat richtingen met behulp van CNC systeem van buigende machine geven, die van buigmachinerekken laden aan de het voeden apparaten. Het voeden lengte van een tijd: grootste ≥ 20 m die (het wielvoer gebruiken)

       een het Voeden snelheid: regelbare 40m/min ~ 0.5m/min

       B Voernauwkeurigheid: ± 1mm/10m, NC-voerlengte van een time> 19 meters (de lengte van open-voer)

    L Minimum rechte sectie tussen twee aangrenzende ellebogen: 100mm

    M Buigend Ogenblik: 8t.m zouden de grootste buigende capaciteit van pijp de lengte van de buisrij van 19m moeten vergen en lengte van 90m .etc factoren bedragen in overweging.

    N Buigende methode: het koude opvoeren

         een rubriekkracht: 0 ~ 25t, regelbaar zijn bij verschillende buigende hoek en voorgeselecteerd om verschillende hoeken van een pijp samen te komen

         B Opvoerende slag: 700mm

         c de hulpklem kan blok-vlakke regelgeving zijn. De buigende wijze kan in de twee helften voor de gehele ceremonie worden verdeeld, zou de netto ontruiming geen minder dan 80mm na de scheiding moeten zijn. De het bedstructuur van de machinedraaibank kan serpentuatorproces met meer dan 180 ° of vloed tevredenstellen een aantal verschillende hoeken. De afstand tussen CNC het voeden apparaat en het centrum van het buigen van pijp: ≤ 2.5 meters.

     O Controlesysteem: CNC

     P Buigende richting: de draai draait links of rechts zonder kunstmatige externe kracht om het éénmalige buigen te beëindigen.

     Q de controle van krommingsmechanisme:

          a. de multi-insluit pijprij van al tekeningsinformatie kunnen zou worden ingevoerd: zoals de buigende hoek, rechte lengte.

          b. al actie geïmpliceerde buigende productie kan worden gecontroleerd, schoppen-weg omvattend, het voeden, het vastklemmen, wijze, buigen die. etc. opvoeren. welke kon regelmatig verbinden.

(Ⅱ) de criteria van de Elleboogevaluatie:

      Een roundness≤ 10%

                                         Dmax-Dmin

           Rondheid = 2x - x100%

                                         Dmax + Dmin

         Waar: Dmax - de grootste diameter van kromming, mm;

                      Dmin - de kleinste diameter op het transversale vliegtuig van Dmax; mm;

      B om het even welk punt van minimumdiameter Dmin van kromming die door de volgende formule wordt berekend:

       Dmin ≥ 0.895Dw +0.233 t (minimum de muurdikte van t van rechte buis, Dw- buiten diameter nominaal van rechte pijp);

      C R = 1.2D kromming staat de muur verdunnende Afdeling toe:

            Zijde toestaan verdunnend: Sa ≥ S × (1-10%)

          Waar: Sa-elleboog zijmuurdikte;

                       S- rechte buis eigenlijk straal

      D het systeem heeft een uitvoerige functie van de foutenzelfdiagnose, die de foutencode en het statuut kon tonen van de controle van I/0 van PLC.

      E al soort werkstuk op het apparatenplatform heeft Chinees embleem of grafisch embleem:

      F zou het materiaal op twee verrichtingsmanieren moeten worden in werking gesteld omgezet tussen elkaar.

        halfautomatisch: deze wijze van verrichting kan geleidelijke verrichting automatisch bereiken.

        B manueel: Elke actie moet op de overeenkomstige knoop worden gebaseerd.

     G zou de procedure het noodzakelijke met elkaar verbinden en de gezamenlijke functie in overweging moeten nemen om exploitant en materiaalveiligheid te verzekeren.

     H pneumatische kring die door 4Kg/cm2-druk wordt ontworpen

     I R = 40 ~ 250 automatisch bended de serpentuatorbuis.

     J de ovale elleboog, zou het verdunnen niet moeten zijn minder dan de volgende vereisten:



Relatieve krommingsstraal	Ellipticiteit	Maximum het verdunnen tarief
R=1.2D	10	12
R=1.5D	8	10
R=2D	5	5
