Hydraulische Pijp Buigende Machine met 2 Reeksen Synchronisatie die CNC samenwerken



Hydraulische Pijp Buigende Machine met 2 Reeksen Synchronisatie die CNC samenwerken

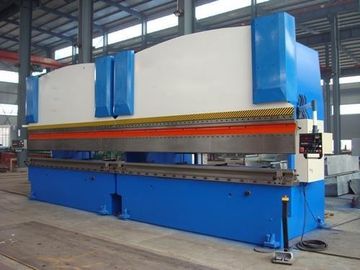

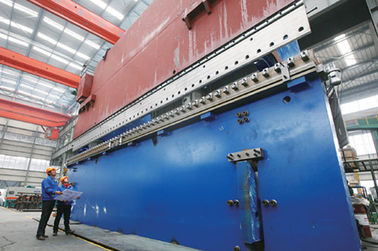

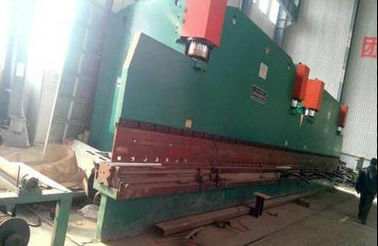

    Wanneer wij lichte pool willen produceren, moeten wij de staalplaat door buigende machine buigen. wij gebruiken vaak 2 reeksen buigende machine voor zeer lange lichte pool. Twee machines kunnen samenwerkend door hydraulische en elektrische synchronisatiecontrole.

        Dit modelmateriaal wordt hoofdzakelijk gebruikt voor het buigen van metaalmaterialen, selectie van aangewezen vorm, kan in diverse vormen worden gebogen. Dit materiaal is hydraulische controle, is de vorm up/down door de cilinder.

Het mechanische blok en de achtermaat zijn uitgerust met een tegen intuïtieve slag, makkelijk te gebruiken. De machine belangrijkste functies zoals: snelle beneden, ver*tragen, druk houdt, snelle terugkeer enz., zou het het geschikte en betrouwbare werk moeten zijn.

        De hydraulische synchronisatie van de machine is zeer goed, zodat zijn de het werk nauwkeurigheid en de herhaalbaarheid van het plaatsen nauwkeurigheid hoog, heeft de hogere vorm een verfijningsmechanisme, en kan de hoogtepositie van elk deel van de vorm aanpassen, om ervoor te zorgen dat het buigende werk, een eenvormig hiaat tussen de hogere en lagere vormen, om de buigende hoeknauwkeurigheid te verbeteren.



Technische Parameters



Model	Druk   KN	Plaatlengte mm	Kolom Afstand mm	Keel Diepte min	Dia Slag mm	Motormacht kW
WC67Y40/2200	400	2200	1700	200	100	4
WC67Y40/2500	400	2500	1900	200	100	4
WC67Y50/2500	500	2500	1900	250	100	4
WC67Y50/3200	500	3200	2500	250	100	4
WC67Y63/2500	630	2500	1900	250	120	5.5
WC67Y63/3200	630	3200	2500	250	120	5.5
WC67Y80/3200	800	3200	2500	250	120	5.5
WC67Y80/4000	800	4000	3000	250	120	5.5
WC67Y100/2500	1000	2500	1900	320	120	7.5
WC67Y100/3200	1000	3200	2500	320	120	7.5
WC67Y100/4000	1000	4000	3000	320	120	7.5
WC67Y100/5000	1000	5000	4000	320	120	7.5
WC67Y125/2500	1250	2500	1900	320	120	7.5
WC67Y125/3200	1250	3200	2500	320	120	7.5
WC67Y125/4000	1250	4000	3000	320	120	7.5
WC67Y125/5000	1250	5000	4000	320	120	7.5
WC67Y160/3200	1600	3200	2500	320	200	11
WC67Y160/4000	1600	4000	3000	320	200	11
WC67Y160/5000	1600	5000	4000	320	200	15
WC67Y160/6000	1600	6000	4800	320	200	15
WC67Y200/3200	2000	3200	2600	320	200	15
WC67Y200/4000	2000	4000	3100	320	200	15
WC67Y200/5000	2000	5000	4000	320	200	15
WC67Y200/6000	2000	6000	4800	320	200	15
WC67Y250/3200	2500	3200	2600	400	250	18.5
WC67Y250/4000	2500	4000	3200	400	250	18.5
WC67Y250/5000	2500	5000	4000	400	250	18.5
WC67Y300/4000	3000	4000	3300	400	250	22
WC67Y300/5000	3000	5000	4000	400	250	22
WC67Y300/6000	3000	6000	5800	400	250	22
WC67Y400/5000	4000	5000	4000	400	250	30
WC67Y400/6000	4000	6000	4800	400	250	30
WC67Y500/6000	5000	6000	4800	400	300	37
WC67Y600/7000	6000	6000	5600	400	300	45
WC67Y700/7000	7000	7000	5600	400	300	45



Hoofdstructuur

    Dit materiaal bestaat uit de volgende componenten: het hydraulische systeem, het bed, de schuiven, de achter mechanische blokvoeder, het vroegere steunrol, elektro, enz.-Bed bestaan uit linkerkolom, juiste kolom, oliepomp en de werken-lijst, wordt de cilinder bevestigd in de kolom. Een mechanisch blok was fixxed in de cilinder, was de blok bewegende afstand vertoning door de teller van het thecaantal. De vroegere rol kan de staalplaat steunen, ophouden voedend apparaat vast op de rug, afstand wordt overhalen getoond door de teller. De hogere vorm kan zijn aanpast op en neer om een eenvormig hiaat tussen de hogere en lagere vormen te verzekeren, om de buigende hoeknauwkeurigheid te verbeteren. De belangrijkste controlefunctie: ononderbroken slag, enige slag, die afstand, voetschakelaar, zelfsluitende functies centimeter voor centimeter verplaatsen.



Hydraulisch systeem



Hydraulisch systeem dat uit toestelpomp etc. wordt samengesteld, klep, pijpcomponenten. De hydraulische klep keurt de reeks van de samenstellingsklep, pijpleiding vaste goed omhoog pittig, handhaaft en geschikt zuiveren. Hydraulische pijpleiding indien om zuur-wast te doen, dan te installeren.



Elektrosysteem



Het apparaten elektrosysteem dat uit elektrovakje wordt samengesteld, stelt lijst, greepknoop in werking.

De belangrijkste specificatie

Het voltage van het systeemwerk is 400V 50Hz;

De milieutemperatuur is -5℃~45℃;

Verschillende bescherming

Elke motor met stroomonderbreker om huidige korte bescherming te doen;

Elke motor met thermisch relais om ladingsbescherming te doen;

Hydraulische pomp die en teruggesteld allen met boven en beneden grensschakelaars tippen om grensbescherming te doen;

De belangrijkste stroomstroomonderbreker met shuntversie, op stelt lijst en greepknoop allen met „dringend einde“ knoop aan verre besnoeiings hoofd stroom in werking.



Uitvoerende norm van apparaat



A. GB/T14349-1993;

B. GB17210-7;

C. JB/T14349-1992;

D. GB8768-83;

De huidige norm van E. GB5226.1-2002 Native van elektrocontrole van apparaat.



Belangrijkste onderdelenfabrikanten



Leveringswaaier en verpakking



A. lichaamsdeel: hoofdbedstructuur, hoofdmotorapparaat en zo on.6, Leveringswaaier en verpakking

B. hydraulisch systeem.

C. elektrocontrolesysteem (elektrokast, greepknoop etc.).

D. componenten met betrekking tot het totale apparaat: vroegere steunrol enz.

E. de technische dossiers verstrekken door machine:

a. Installeer tekening, elektronische tekening, verwijzing, certificaat, de lijst van de containerlading.

b. Inspectie van materiaal, rapport van thermische behandeling, materiële machinetest etc.



Wat hersteld van koper



De apparateninstallatie, pijp die, bedrading, en ander het werk leggen (omvat ingebedde stichting

de delen, ten tweede voegend) moeten geëindigd op de vlek van de koper.

B. installeert Planking en veiligheidsomheining arround het apparaat.

C. het aan de grond zetten van componenten en andere noodzakelijke delen.

D. de smeringsolie, het smeringsvet en zo anderen houden voordien van.

E. de input van de leverings380v/50hz macht aan de hoofdmachtsinterface van de apparaten elektrische doos.

F. schik de arbeider om sommigen te doen die op de vlek van de verkoper opleiden.



Inspectie en Garantie



De duur van garantie van de machine is 12 maanden (behalve om het even welke voor consumptie geschikte delen en werkende hulpmiddelen) van de datum van Certificaat van Goederen overhandigt, behalve om het even welke juffrouwverrichting van kunstmatige onwetendheid. De verkoper is verantwoordelijk voor het regelen van en het dragen van alle lasten en uitgaven met betrekking tot de kosten voor vakmanschap en materialen die van defect worden veroorzaakt ontworpen van machineryand/or slecht vakmanschap binnen de periode die na garantie (het herstellen, nieuwe delen, enz. verzenden)

    Voor het geval dat de Koper om het even welke tekort en/of mislukking van de goederen ontdekt, zal de Koper theseller van dergelijke tekort en/of mislukking per fax of e-mail meedelen. De verkoper zal de gebrekkige goederen met nieuwe degenen van goede kwaliteit binnen 01 week na ontvangstbewijs van het bericht van de Koper herstellen of vervangen. Tijdens Waarborgperiode, als de analyse om toe te schrijven te zijn aan het ontwerpen en/of productie van het product de hierin verstrekte Verkoper wordt gevonden, zal de Verkoper verantwoordelijk zijn om een oplossing voor de analyse voor te stellen nadat de technici van de Verkoper inspecteren en de overeenkomstige beelden en de geschreven aanwijzingen bevestigen die door de Koper zouden moeten worden geleverd. De verkoper zal zijn de dienstingenieurs verzenden om de dienst ter plaatse overzee vanaf het verzoek van de Koper te verlenen. De verkoper zal de relevante binnenlandse vervoerskosten dekken, zal de lonen van zijn de dienstingenieurs tijdens de de dienstperiode dragen en zal retourbiljet verstrekken. Nochtans, zal de Koper de dienstingenieurs van de Verkoper bijstaan om het visum toe te passen en verantwoordelijk te zijn om hun lokale raad, aanpassings en vervoerslasten te dragen tijdens de de dienstperiode, evenals hen dienovereenkomstig te verstrekken de interpretatiedienst.

      Als om het even welke analyse die buiten het ontwerpen en/of productie van het product de Verkoper wordt veroorzaakt, op het verzoek van de Koper de dienst ter plaatse overzee van de Verkoper voor de verkochte producten hierin voorzag, zal de Koper de volgende (omvattend maar beperkt niet aan) uitgaven en de aansprakelijkheden voor zijn rekening nemen: verantwoordelijkheid om de de dienstingenieur van de Verkoper bij te staan om het visum op het het de dienstland of gebied toe te passen en de relevante visumprijzen te behandelen, die de lonen van de dienstingenieurs van de Verkoper dragen tijdens de dienstperiode (normaal 70USD/day), verstrekkend retourbiljet, die de lokale de raad, de aanpassings en het vervoerslasten behandelen van de de dienstingenieurs tijdens de de dienstperiode, evenals de interpretatiedienst voor de de dienstingenieur.
